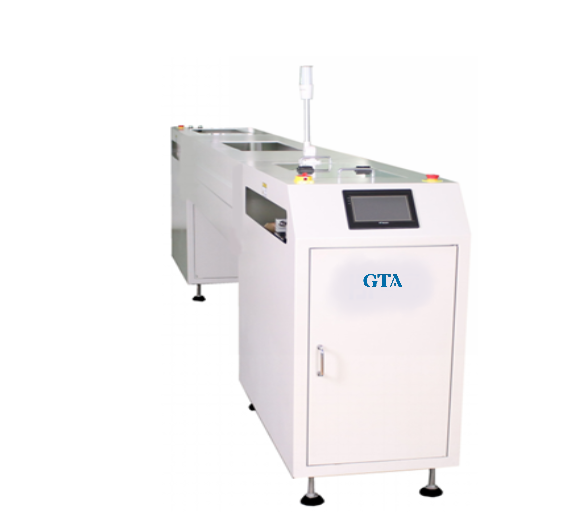

双台车平移机
产品型号： PT-290-FATN
产品特点：
此设备应用于两条平行SMT线衔接,后面可接双轨回流焊/两台单轨回流焊;可以实现两进两出/两进一出等生产模式.
服务热线：产品介绍
一、设备特点
1、结构：封闭式的机身结构，确保操作更安全；两个移动台车接板，中间反方向出板。
2、采用LED三色工作指示灯触摸屏操作界面。
3、控制系统采用松下PLC可编程控制器
4、传感器：欧姆龙。
5、采用专用传送轨道铝槽设计防止卡板
6、顺滑平行的滚珠丝杆宽度调节方式。
7、平移采用研控步进马达传动，停位精准平稳
8、标准SMEMA通讯接口，可与其他自动化设备通讯连接。
二、 技术参数
机器外形尺寸：2900(L)*500(W)*1050(H)或客户指定
电路板尺寸(mm)：50*50~460*250
循环时间：20.0 sec
电源及功率：AC220V±10V, 50/60HZ
工作高度(mm)：900±20(std)
重量(KG)：280
压缩空气供气气压：４－６bar
电路板厚度：最小0.6mm厚
皮带类型：4mm扁平带
轨道技术要求可选：（或客户指定）
（1）FA:一个固定轨道加一个活动轨道
（2）1A:一个活动轨道
（3）2A:两个活动轨道
（4）F2A:一个固定轨道加两个活动轨道
三、设备配置
马达：雷赛
PLC：松下
触屏：显控
磁性开关：SMC
气缸：SMC
轴承:NSK
调宽丝杆:TBI
限位开关:欧姆龙
感应器:欧姆龙
继电器:欧姆龙
开关电源:欧姆龙
