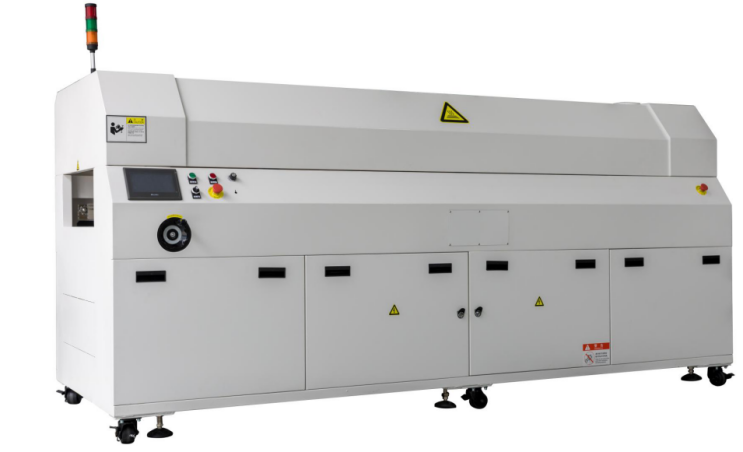

3米红外固化炉 IR-300A
产品型号：
产品特点：
性能特点： 1、外壳：使用T1.5mm钢板,内室反光罩使用镜面不锈钢板液压精加工成； 2、底部支架：使用钢管焊接制作； 3、固定辅助设备：使用带胶垫脚杯支撑机体； 4、支架封板：使用冷板液压精加工成型,单面快速型,做计算机白RAL9003烤漆； 5、保温层：使用硅酸铝耐高温棉填充,有效厚度40MM； 6、加热管：使用红外加热管,总功率14.4KW,均匀安装,设备分6个温区； 7、输送方向：左-右或右-左（可选）； 8、输送导轨：使用自主研发专用铝导轨,表面做硬化处理，双边同步安装，总长3000mm； 9、导轨调节器：使用1组4寸调节手轮,及3组镀锌固定座6点同步调节，轨道有效调宽50-450mm； 10、输送链条：使用2分带5毫米加长销碳钢链条,与铝导轨嵌入式安装,配镀锌同步传动轮； 11、驱动电机：使用电子调速电机,转速快慢可调； 12、炉盖打开方式：电动升降，升降具备极限保护功能，便于操作。 13、PLC+触摸屏方式控制。 可配有标准的SMEMA信号端口，可与其他设备在线连接。
服务热线：产品介绍
3米红外固化炉 IR-300A技术参数
性能特点：
1、外壳：使用T1.5mm钢板,内室反光罩使用镜面不锈钢板液压精加工成；
2、底部支架：使用钢管焊接制作；
3、固定辅助设备：使用带胶垫脚杯支撑机体；
4、支架封板：使用冷板液压精加工成型,单面快速型,做计算机白RAL9003烤漆；
5、保温层：使用硅酸铝耐高温棉填充,有效厚度40MM；
6、加热管：使用红外加热管,总功率14.4KW,均匀安装,设备分6个温区；
7、输送方向：左-右或右-左（可选）；
8、输送导轨：使用自主研发专用铝导轨,表面做硬化处理，双边同步安装，总长3000mm；
9、导轨调节器：使用1组4寸调节手轮,及3组镀锌固定座6点同步调节，轨道有效调宽50-450mm；
10、输送链条：使用2分带5毫米加长销碳钢链条,与铝导轨嵌入式安装,配镀锌同步传动轮；
11、驱动电机：使用电子调速电机,转速快慢可调；
12、炉盖打开方式：电动升降，升降具备极限保护功能，便于操作。
13、PLC+触摸屏方式控制。
14、可配有标准的SMEMA信号端口，可与其他设备在线连接。
技术参数：
|
序号 |
规格项目 |
规格参数 |
|
1 |
外型尺寸 |
L3000mm*W1080mm*H1450mm |
|
2 |
PCB传输高度 |
920±30mm
|
|
3 |
运输速度 |
500mm-1800mm/min |
|
4 |
传送方向 |
L→R（R→L） |
|
5 |
传输马达功率 |
AC220V 60W |
|
6 |
轨道最大负载 |
5 Kg/米 |
|
7 |
PCB宽度 |
MAX450mm
|
|
8 |
调幅方式 |
手动调节 |
|
9 |
发热管类型 |
红外发热管 |
|
10 |
发热管数量 |
24个 |
|
11 |
加热温区数量 |
6个 |
|
12 |
炉盖打开方式 |
电动升降 |
|
13 |
反光罩类型 |
SUS304反光罩 |
|
14 |
温度调节范围 |
室温—110度 |
|
15 |
温控精度 |
±20℃ |
|
16 |
升温时间 |
约10分钟
|
|
17 |
PCB板大小 |
MAXW450*L450 |
|
18 |
PCB板元器件过板高度 |
MAX上75mm 下75mm |
|
19 |
电源 |
AC380V+N+PE |
|
20 |
总功率 |
15KW(恒温状态下约为8KW) |
|
21 |
重量 |
约725kg |
|
22 |
设备颜色 |
RAL9003 |
|
选配项 |
|
|
底部回板系统 |
MES质量追溯系统 |
|
自动调宽 |
一键调宽 |
|
|
|
